जेड-फोल्ड हैंड टॉवल प्रोडक्शन लाइन स्टील टू स्टील एम्बॉस
विवरण
Z गुना हाथ तौलिया उत्पादन लाइन उच्च उत्पादन क्षमता और उत्कृष्ट हाथ तौलिया उत्पादों को लक्षित करने वाले ग्राहकों के लिए विकसित की गई है।तह प्रकार के यांत्रिक और वैक्यूम सक्शन के साथ काम करते हुए, यह 180 मीटर / मिनट की स्थिर गति से चल सकता है।

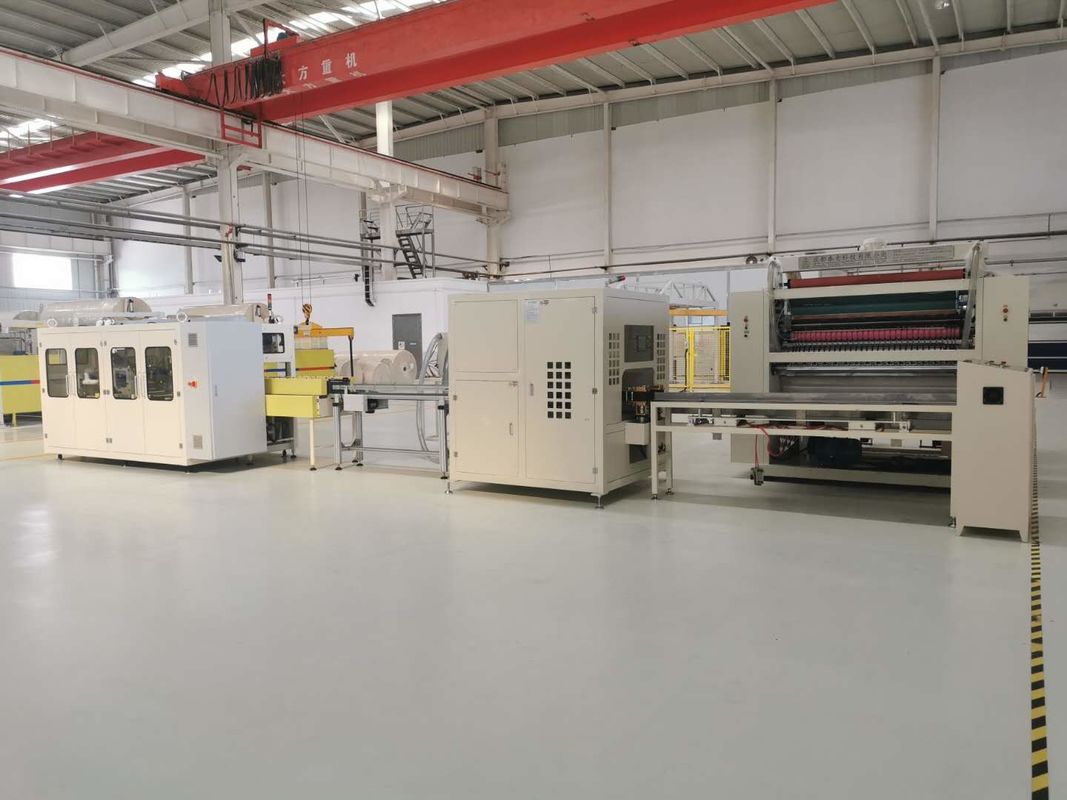

टॉवल फोल्डिंग मशीन का एक सेट + लॉग सॉ कटिंग मशीन का एक सेट + ऑटोमैटिक टॉवल पैकिंग मशीन का एक सेट पूरी तरह से ऑटोमैटिक हैंड टॉवल प्रोडक्शन लाइन बनाता है।कॉम्पैक्ट डिजाइन और आसान समायोजन ऑपरेटरों को मशीन की कार्यक्षमता और उत्पादन पर पूर्ण नियंत्रण रखने में मदद करता है।फुल-फेस एम्बॉसिंग (मानक / वैकल्पिक), लोगो एम्बॉस (मानक / वैकल्पिक), गोंद फाड़ना वैकल्पिक), 1/2 रंग लोगो मुद्रण (वैकल्पिक) उपलब्ध हैं।
तकनीकी विशिष्टता
| फाड़ना के साथ YY-Z हाथ तौलिया मशीन | |
| 1. जंबो रोल |
(1) जंबो रोल आकार: अधिकतम φ1500 मिमी × 1200 मिमी (जंबो रोल व्यास × चौड़ाई); (2) जंबो रोल सामग्री: 36-52 ग्राम / ㎡ सिंगल-प्लाई वुड-लुगदी पेपर; (3) जंबो रोल कोर अंदर व्यास:3” (φ76m) (4) 30mm की मोटाई के साथ फ्लोर स्टैंडिंग वॉल प्लेट। (5) दो अनइंडिंग स्टैंड, प्रत्येक अनइंडिंग स्टैंड के लिए दो चौड़े और सपाट बेल्ट। (6) कागज तनाव को स्वतंत्र मोटर आवृत्ति रूपांतरण द्वारा नियंत्रित किया जाता है, यह टच स्क्रीन पर थोड़ा समायोज्य है। |
| 2. उत्पाद का आकार |
(1) अनुप्रस्थ काटने का आकार: 225 ± 2 मिमी (अन्य आकार कृपया आदेश दें); (2) मुड़ा हुआ आकार: 75±2 मिमी; (3) उत्पाद का आकार: 225x230 मिमी। (4) उत्पादन की गति: सामान्य हाथ तौलिया के लिए 800-1000 शीट्स / मिनट / लाइन। (5) उत्पाद की तह बहुत चिकनी और साफ-सुथरी है, कोई झुर्रियाँ नहीं हैं। |
| 3. सामान्य एम्बॉसिंग पार्ट |
(1) स्टील से स्टील एम्बॉस का एक सेट।स्टील एम्बॉस रोलर लेजर एनग्रेविंग द्वारा बनाया गया है (क्रेता एम्बॉस पैटर्न प्रदान करता है और विक्रेता के साथ पुष्टि करता है) (2) ऊपरी और निचली संरचना, दीवार प्लेट की मोटाई 55 मिमी, वायवीय सिलेंडर दबाव नियंत्रण, सीमा डिवाइस से लैस। (3) पेपर डस्ट रिमूवल और फेल्ट द्वारा लुब्रिकेशन;सुरक्षा उपकरण; (4) स्टील रोलर का व्यास 240 मिमी, रोलर की मोटाई 40 मिमी है, रोलर सामग्री विशेष 40 सीआर राउंड स्टील द्वारा संसाधित उच्च आवृत्ति है। |
| 4. फोल्डिंग और कटिंग पार्ट |
(1) वैक्यूम सक्शन प्रकार; (2) अनुप्रस्थ स्थिर चाकू सिलेंडर द्वारा स्वतंत्र रूप से ऊपर और नीचे जा सकते हैं, कट ऑफ सुनिश्चित कर सकते हैं (3) अनुप्रस्थ रोटरी चाकू कोण समायोज्य है। (4) 55 मिमी की मोटाई के साथ फ्लोर स्टैंडिंग वॉल प्लेट। (5) एडजस्टेबल आर्क-शेप रोलर्स द्वारा फैला हुआ पेपर। |
| 5. शक्ति की आवश्यकता |
(1) वैक्यूम पंप: 22KW (लॉन्गटेक ब्रांड);पेपर फीडिंग मोटर्स: 1.5KW * 2; (2) मुख्य मोटर: 7.5KW (3) 380 वी, 50 एचजेड (खरीदार ऑर्डर करते समय पुष्टि करता है) (4) वायु दाब: ≥0.5Mpa। (5) मुख्य मोटर आवृत्ति गति विनियमन, वायु वेंटिलेशन और कूलिंग फ़ंक्शन के साथ स्वतंत्र इलेक्ट्रिक कैबिनेट। (6) जंगम इमरजेंसी स्टॉप स्विच बॉक्स। |
| 6. अन्य |
(1) पीएलसी: डेल्टा ब्रांड;इनवर्टर: डेल्टा ब्रांड।टच स्क्रीन: डेल्टा ब्रांड। (2) धातु के लिए बेकिंग पेंट, पीले रंग में मशीन ड्राइव, क्रीमी-सफ़ेद रंग में मुख्य मशीन, क्रीमी-सफ़ेद रंग में सुरक्षा कवर; (3) निर्यात पैकेजिंग; (4) सुरक्षा करना: सभी ड्राइविंग और निपिंग भागों में सुरक्षित कवर और खतरे के संकेत हैं। (5) सभी ड्राइविंग रोलर्स विस्तार आस्तीन को अपनाते हैं। |
| YY-HT स्वचालित लॉग सॉ | |
| उत्पादन की गति | स्थिर उत्पादन गति: 60 कटौती/मिनट; |
| चाकू पीसना | स्वचालित चाकू पीस;समय निर्धारित किया जा सकता है। |
| पेपर फीडिंग के लिए ड्राइविंग | सर्वो मोटर ड्राइविंग, सीमेंस ब्रांड। |
| पेपर प्रेसिंग |
उत्कृष्ट विरोधी स्थैतिक फ्लैट बेल्ट के साथ बाएं और दाएं पेपर दबाने वाली संरचना; काटने की चौड़ाई प्रमुख पेंच द्वारा समायोज्य है, शासक प्रदर्शन को विभाजित करता है; |
| काटने की सीमा |
एन-गुना हाथ तौलिया (आस्तीन पैकेजिंग के साथ या बिना); लंबाई: <2000 मिमी चौड़ाई: 100 मिमी- 300 मिमी; ऊँचाई: 0-100 मिमी; |
| कटिंग मोड | समान वर्गों में काटना, स्वचालित सिर और पूंछ ट्रिमिंग (प्रत्येक तरफ न्यूनतम 2 सेमी); |
| नियंत्रण प्रणाली |
पीएलसी कार्यक्रम नियंत्रण, सीमेंस ब्रांड; इन्वर्टर सीमेंस ब्रांड है; टच स्क्रीन सीमेंस ब्रांड है; |
| चालन प्रणाली |
पूर्ण सर्वो ड्राइव;सर्वो मोटर ब्रांड सीमेंस है। उत्कृष्ट विरोधी स्थैतिक फ्लैट बेल्ट द्वारा ड्राइव लिंक; |
| सुरक्षात्मक उपकरण |
स्वचालित गलती अलार्म; IO सिस्टम डिस्प्ले और ट्रबल शूटिंग; उपकरण सुरक्षा कवर और अंतर्निर्मित लौह जाल, बाहरी अवलोकन के लिए कार्बनिक ग्लास; |
| शक्ति की जरूरत है | 3 चरण 5 तार, AC380V 50Hz 7.7KW; |
| हवा का दबाव | 0.5-0.6 एमपीए (खरीदार तैयार करता है); |
| हवा की खपत | 120-160 एल / मिनट; |
| मशीन का शोर | ≤80dB; |
| मशीन का आकार |
मुख्य मशीन: लगभग 2010 मिमी × 1500 × 1972 मिमी (एल × डब्ल्यू × एच); कन्वेयर इकाई: लगभग 2600 मिमी × 400 × 1000 मिमी (एल × डब्ल्यू × एच); |
| मशीन वजन | 2000 किलो |
| चित्रकारी | धातु के लिए बेकिंग पेंट, लाल रंग में मशीन ड्राइव, क्रीमी-सफ़ेद रंग में मुख्य मशीन, क्रीमी-सफ़ेद रंग में सुरक्षा कवर; |
| YY-TP25C स्वचालित पैकिंग मशीन | |
| आवेदन की गुंजाइश | सिंगल सॉफ्ट पैक एन फोल्ड हैंड टॉवल |
| फ़ीड | एएसएफ स्वचालित स्मार्ट फीडिंग |
| डिजाइन गति | 35-45 पैक/मिनट |
| स्थिर संचालन गति | 35-45 पैक/मिनट |
| उत्पाद आयाम |
लंबाई: 200 मिमी -300 मिमी चौड़ाई: 110 मिमी-250 मिमी ऊँचाई: 60 मिमी-115 मिमी |
| पैकिंग फिल्म | रोल प्रीबैग फिल्म |
| मैक्स फिल्म दीया। | ≥600 मिमी |
| मशीन का आकार | 4120 मिमी x 2030 मिमी x 1930 मिमी (एलएक्सडब्ल्यूएक्सएच) |
| मशीन वजन | 2600 किग्रा |
| प्रीबैग फिल्म | सीपीपी, पीई |
| संपीड़न वायु | वायु दाब ≥ 0.6 एमपीए/वायु खपत≥ 30 एल/मिनट |
| बिजली की आपूर्ति की वोल्टेज | 440 वी / 60 हर्ट्ज |
| मोटर कुल शक्ति | 14.8 किलोवाट |
| गर्म शक्ति | 1.2 किलोवाट |
| ए की विविधता रेंजअनुकूलीवोल्टेज | +/- 10% |
| आई/ओ इनपुट (वीडीसी) | 24वीडीसी |
| आई/ओ आउटपुट (वीडीसी) | 24वीडीसी |
| डिवाइस का रंग और सतह की फिनिशिंग | डार्क ग्रे, स्टेटिक स्प्रेइंग और बेकिंग पेंटिंग |
| गसेट फोल्ड | वैक्यूम मोल्ड द्वारा |
बिक्री सेवाओं के बाद
स्पेयर पार्ट्स
YouYuan आपके व्यवसाय को चालू रखने के लिए चौबीसों घंटे पार्ट सपोर्ट प्रदान करता है।
इंस्टालेशन
हम यहां आपको दाहिने पैर से शुरू करने के लिए हैं।
पूर्ण स्थापना और स्टार्ट-अप समर्थन
स्टार्ट-अप और अंशांकन समर्थन
प्रशिक्षण
हमारे उत्पाद पूरी दुनिया में बेचे जाते हैं। आप हमारे उत्पादों की पूरी प्रक्रिया के बारे में निश्चिंत हो सकते हैं।
